ハート形マグカップ小物入れ

初めに…

みなさんこんにちは！！

ファブテラスいわてスタッフのさとうです

昨日は2月14日のバレンタイン🍫の日でした～

みなさまは良い一日になったでしょうか

そこで今回はバレンタイン関連でハート形の
小物いれを作成していこうと思います

Fusionを使ってモデルの作成

今回もFusionで模型を作っていきたいと思います

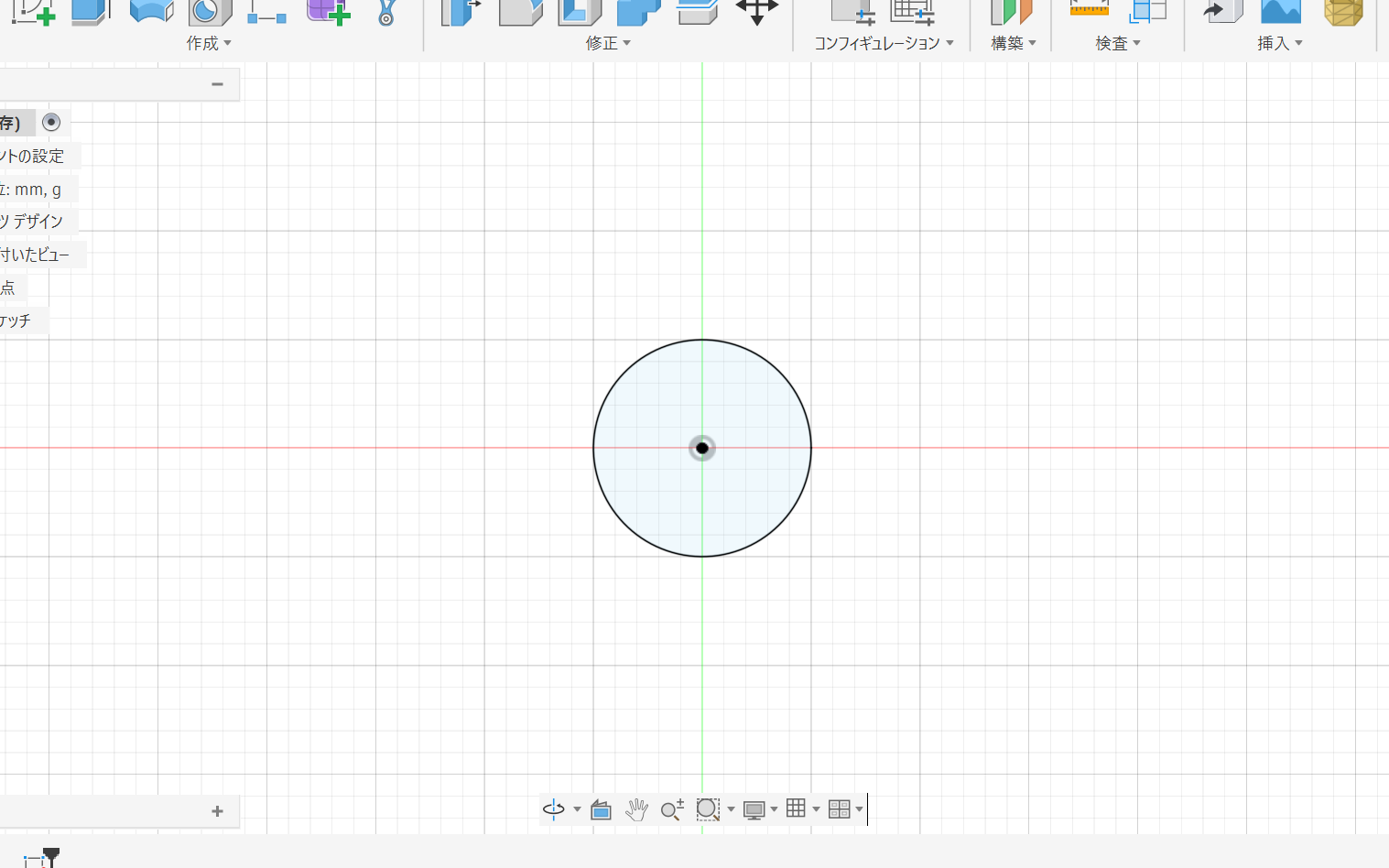

初めに小物入れの底の部分を作成するために円形を作成します

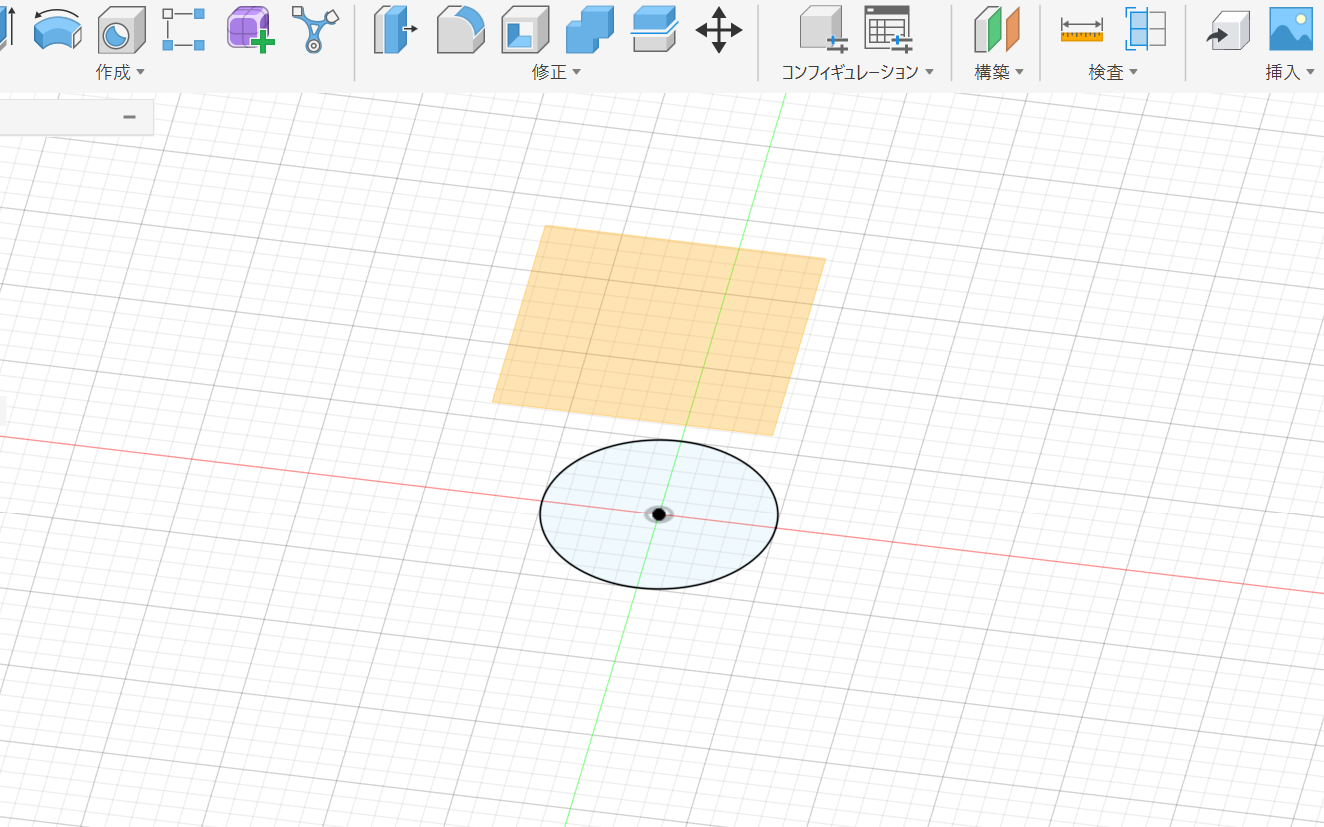

円を作成したら次に上部の部分の作成を行うために平面を上げます
構築→オフセット平面→距離（今回は50mm）→クリック

このようにすることで、平面の高さを調節できて立体に作れるようになりました!!

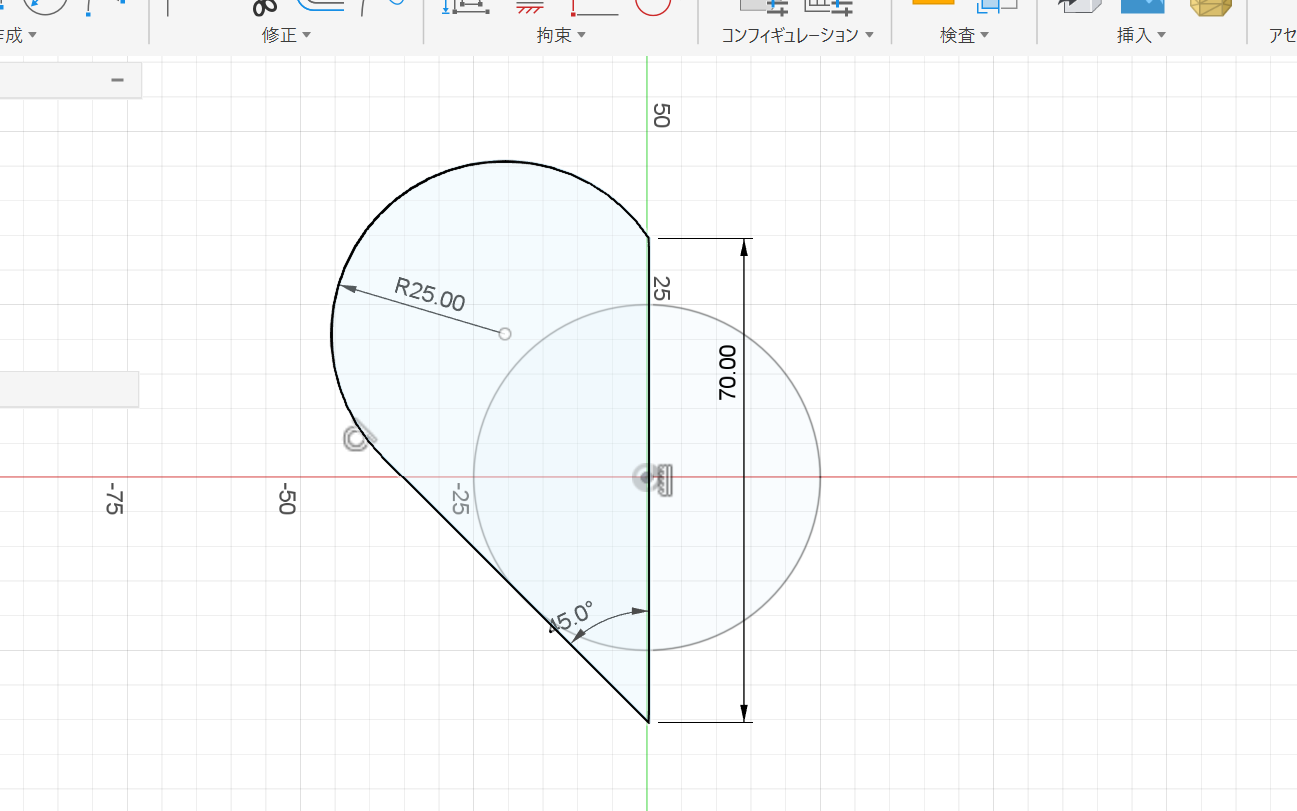

次に上部のハート型に作成します
やり方としてスケッチの部分にある「線分」、「スプライン」の二通りで作成することができるのですが、

手始めに線分の方で作成してみます。

何となくの大きさで線を引いた後にスケッチ寸法で表示されている数字をクリックすることで
細かい調整ができるので正確に作りたい際には、線分を了することがオススメです。

ハート型が完成したらミラー機能を利用して、反対側にハートを作成します。

オブジェクトの部分で描写したい部分を複数選択して、ミラー中心線で反転部分を一つだけ選択すると

ご覧の通りに綺麗なハートマークがもう半分に作成することができました。

図面が完成したためロフトという機能を使って立体物にしていきたいと思います。

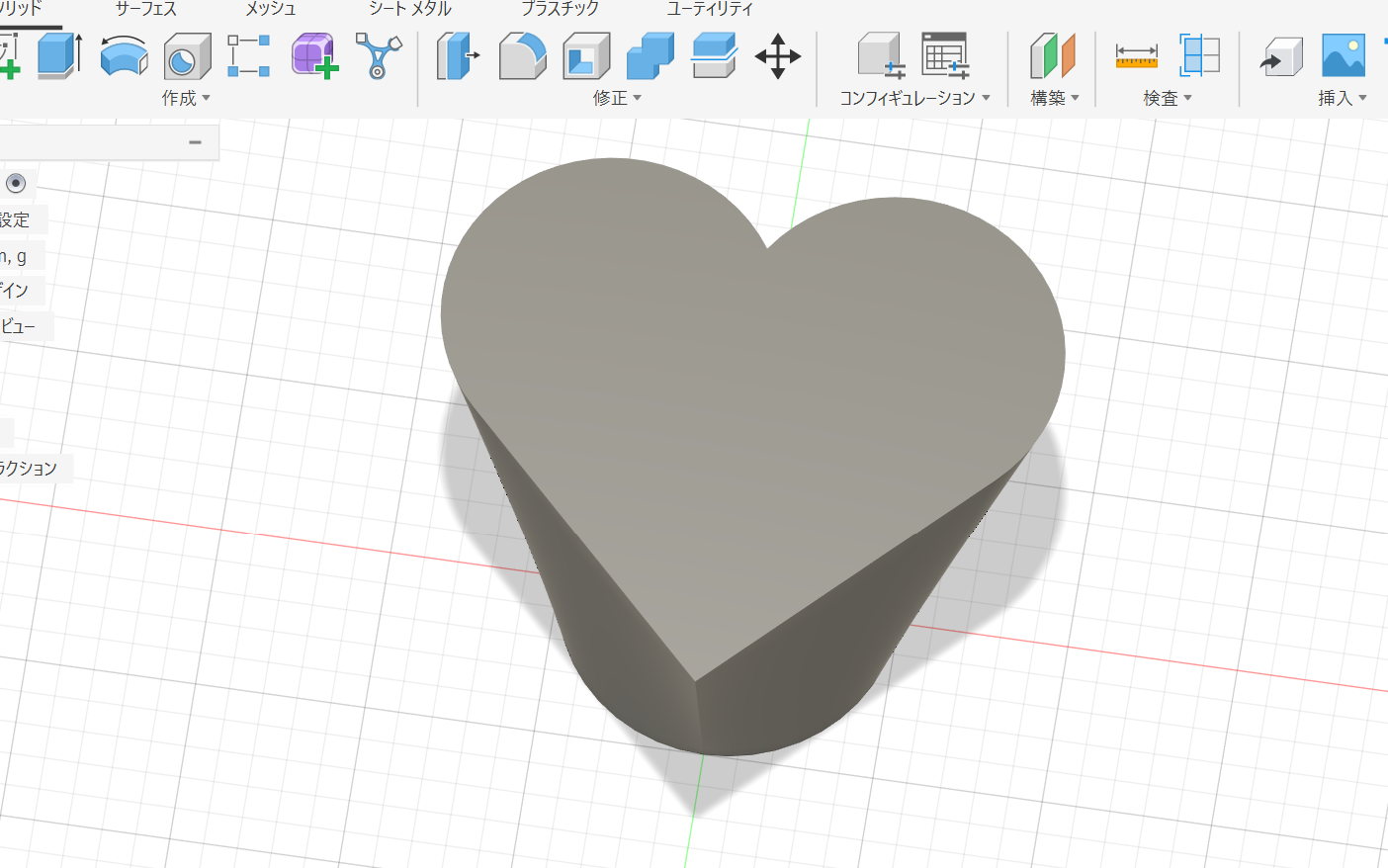

下の底面の円と上面のハートを選択してロフト機能を利用すると

立体物にすることができました。ここからくぼみを全体につけるために
シェル機能を利用して、穴を開けていきます。今回は大きさは3mで作成しました

綺麗なハートのくぼみになりましたね。これにて簡単な小物入れの土台が出来ましたので

少しオリジナリティをだしていきます。

①マグカップの形状にしたかったため、持ち手を付けました

②入れ物の表面部分にハートを何個かつけてみました。

こんな感じでデータが完成したので印刷に行ってきます！

結果

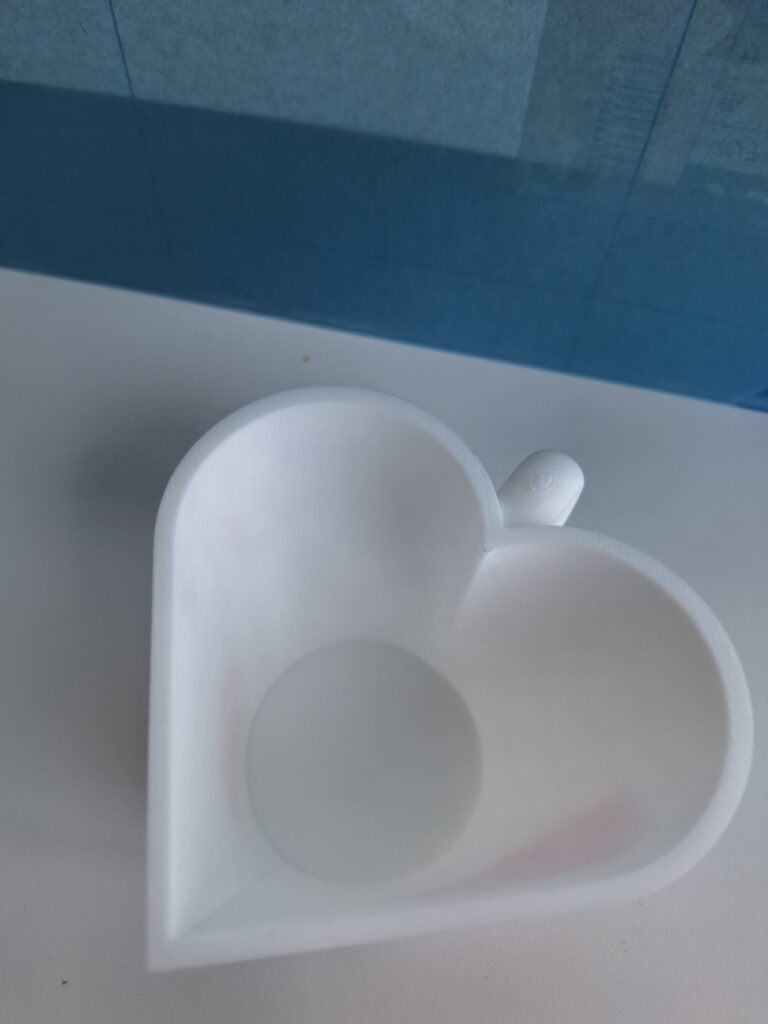

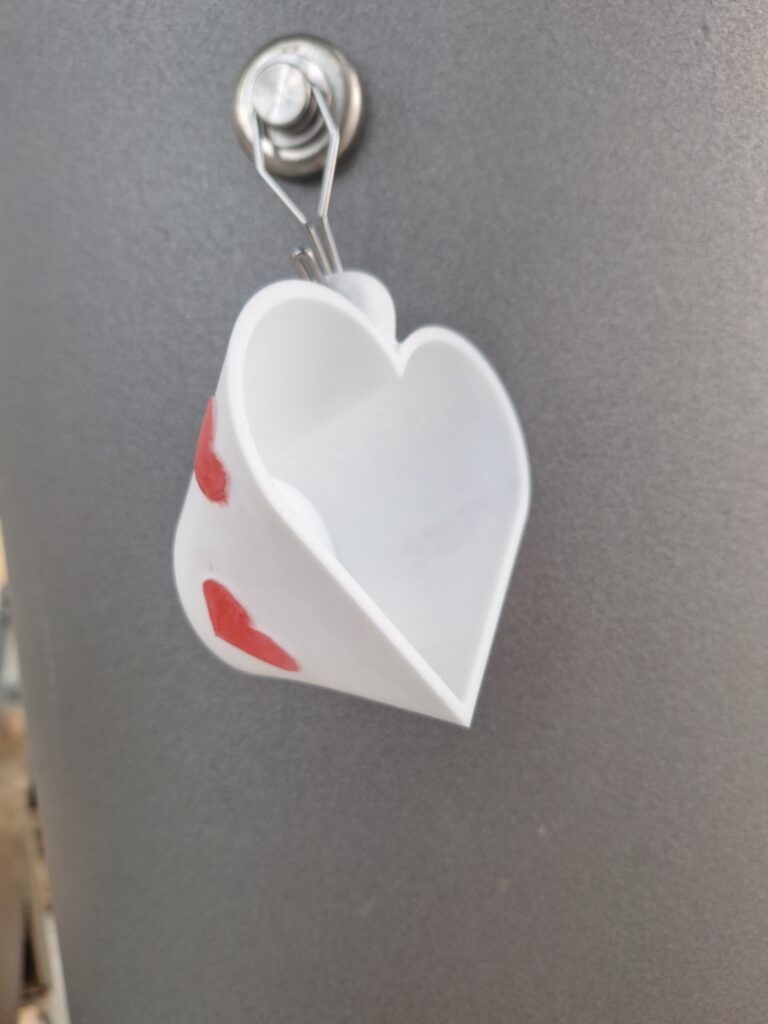

ハートの部分は一部赤で塗りましたが結構かわいくできたのではないでしょうか

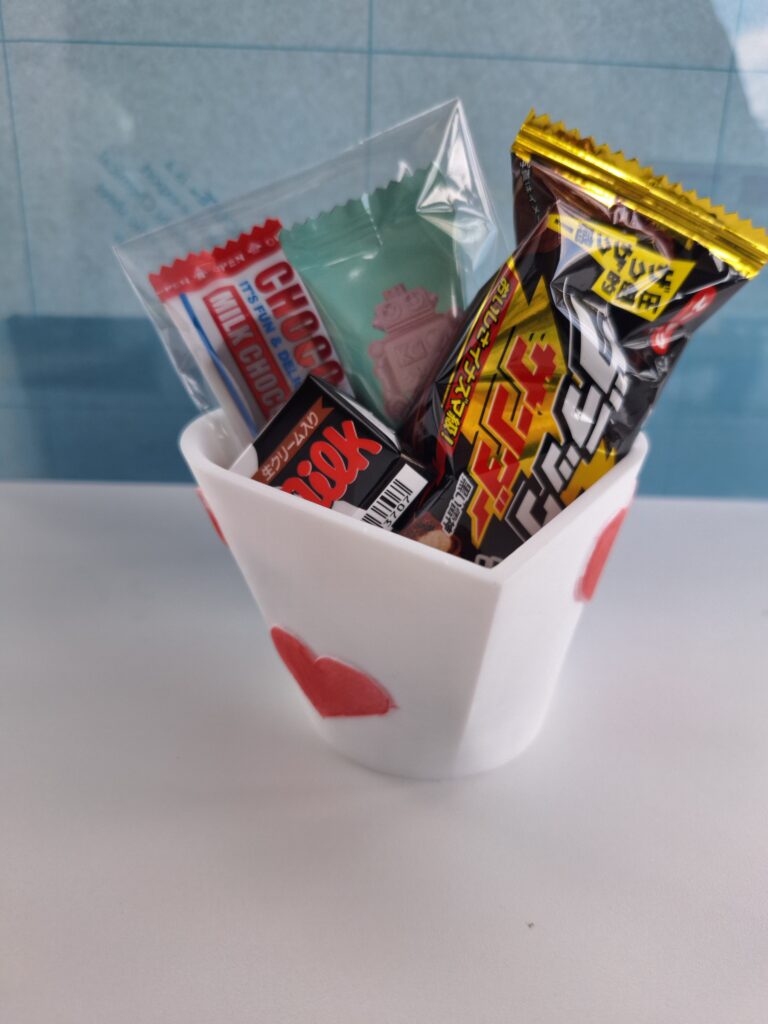

チョコレート菓子を試しに入れてみたのですが結構いいかんじですね!!
3Dプリンターなので熱いお湯を入れて飲もうとすると溶けてしまうのでできないですが、
良い仕上がりになって満足しています。

今回は記事を見て頂きありがとうございました。
このような物を手軽に作れるのでよかったら挑戦してみてください！！
