ネームプレートを作ろう!!
始めに…
みなさんこんにちは！
ファブテラスいわてスタッフのさとうです
今年度もあともう少しで終わりを迎えようとしてきていますね
私もこの場所でスタッフとして活動を始めてもうそろそろ一年が経ちます。
活動していてふと気が付いたのですが、自分自身の名前が入った
名札がなかったなと思ったので、今回作成することにしました。
今回は文字などのプレート部分をアクリルで、
周りのフレームを3Dプリンターで作成してみようと思います
アクリル板の彫刻とカット
初めにアクリルの方の作成ですね
illustratorを使用して自分なりの名札を作成していきます。
今回はこんな感じで作ってみました。
画像データとテキストデータの二種類を範囲内に詰め込みます
データが完成したらレーザー加工機でアクリル板のカット＆彫刻を行いましょう
余りアクリルでの加工経験がなかったため四隅や端の部分にコゲがついてしましました😢
どうやらコゲが付きにくい設定やパラメータの調整等は下記↓の
の記事に書いてあったので参考にしてみると失敗しないかもしれないですね
無事に彫刻や加工が完了しました。
一部切れていますが綺麗にできたのではないでしょうか???
次に外枠のフレームを作っていきたいと思います。
３Dで外装の設計

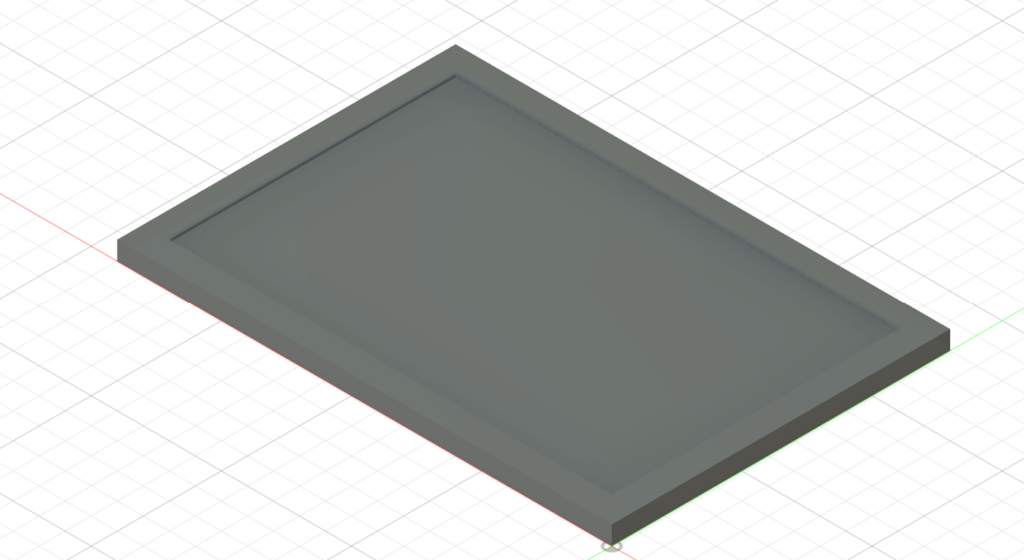

毎度恒例のFusionを使って外枠を設計していきたいと思います。

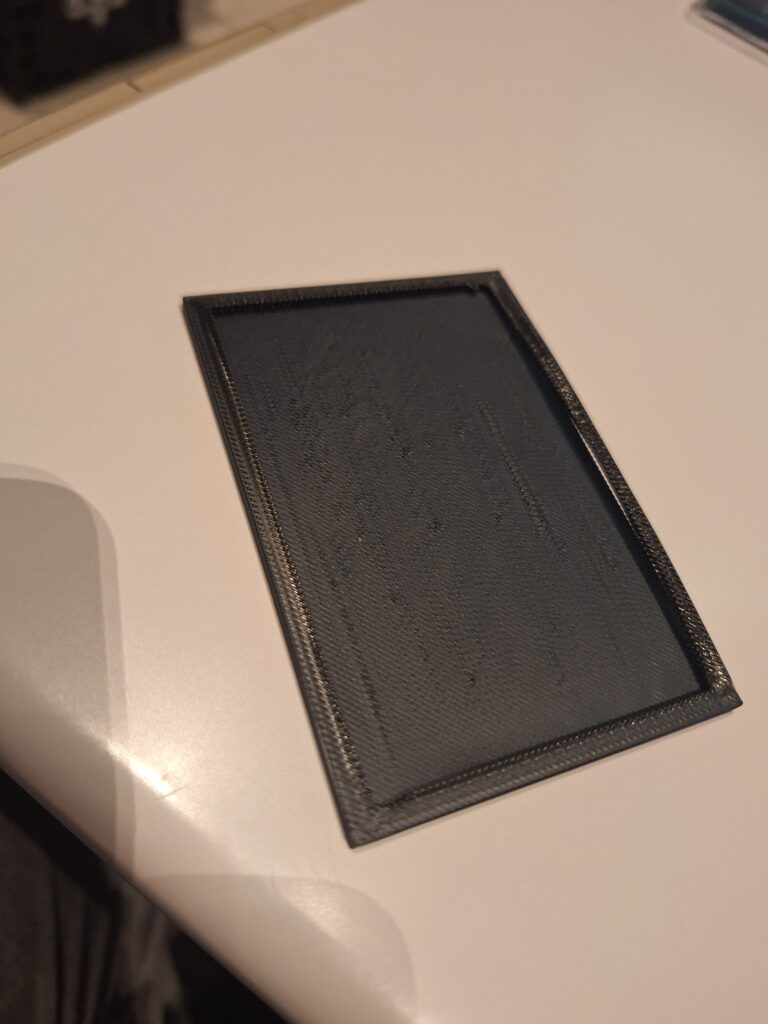

作成したアクリルのサイズに合わせて丁度ぴったりに収まるように作成したので印刷してきます
作成はできたのですが、ぴったりに作ってしまったことで、アクリルが入りませんでした(ーー;)
すこし余裕を持たせて再度設計しなおしましょう!!
両脇の部分をそれぞれ0.25mmずつ少なくして、底面がボロボロだったので1mm厚くしてみました。
なんとかアクリルも収まって良い感じになったのではないでしょうか？
最後に名札にいれてみましょう
名札の寸法もきっちりで外枠を作ってしまったため、名札が耐えきれませんでした。
（画像の左端をグルーガンで止めてます）
最後に！
今回の教訓として、入れ物や複数の物を組み合わせる場合には少し余裕を持たせて
設計した方がいいことを学べました。今後に生かしていきたいです!!
このような手軽な物でもファブテラスいわてでは作成することができます。
最初は難しいですが、少しずつ覚えていく事でより自分らしいものを作成することができます。
この機会に挑戦してみたり、始めてみてはいかかでしょうか？
————————————
